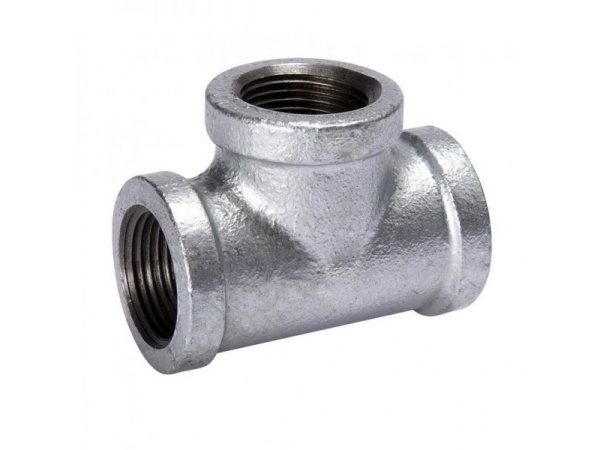

TÊ 3 ĐẦU REN TRONG MẠ KẼM 114

TÊ 3 ĐẦU REN TRONG BẰNG ĐỒNG 114:

1. Sơ lược về sản phẩm.

• Tê 3 đầu ren trong (đúc) bằng đồng thể sử dụng để nối các chất liệu như: nhựa, inox, sắt v.v… Tiêu chuẩn phù hợp với mọi đường ren.
• Khớp nối được làm bằng đồng thau, ổn định, chắc chắn và có tuổi thọ lâu dài.
• Đường ren phù hợp để kết nối các đường ống, đường ren khác nhau.

2. Cơ size theo chuẩn BSP và NPT.

Nominal  Diameter	Kích thước	DN	Major Diameter Inch	Major Diameter mm	Major Diameter Nut mm	Tapping Drill Size mm	TPI	Pitch mm
G 1/16 ”	6		0.063	7.722	6.837	6.561	28	0.907
G 1/8 ”	9.6		0.125	9.728	8.841	8.565	28	0.907
G 1/4 ”	13	DN 8	0.250	13.157	11.863	11.445	19	1.337
G 3/8 ”	17	DN 10	0.375	16.662	15.389	14.950	19	1.337
G 1/2 ”	21	DN 15	0.500	20.955	19.200	18.633	14	1.814
G 3/4 ”	27	DN 20	0.750	26.441	24.772	24.120	14	1.814
G 1 ”	34	DN 25	1.000	33.249	31.014	30.292	11	2.309
G 1 1/4 ”	42	DN 32	1.250	41.910	39.819	38.953	11	2.309
G 1 1/2 ”	49	DN 40	1.500	47.803	45.712	44.846	11	2.309
G 2 ”	60	DN 50	2.000	59.614	57.722	56.657	11	2.309
G 2 1/2 ”	76	DN 65	2.500	75.184	73.391	72.227	11	2.309
G 3 ”	90	DN 80	3.000	87.884	86.289	84.927	11	2.309
G 3 1/2 ”	101	DN 90
G 4 ”	114	DN 100	4.000	113.030	111.733	110.73	11	2.309
G 5 ”	140		5.000	138.430	137.332	135.473	11	2.309
G 6 ”	164		6.000	163.830	162.732	160.873	11	2.309
