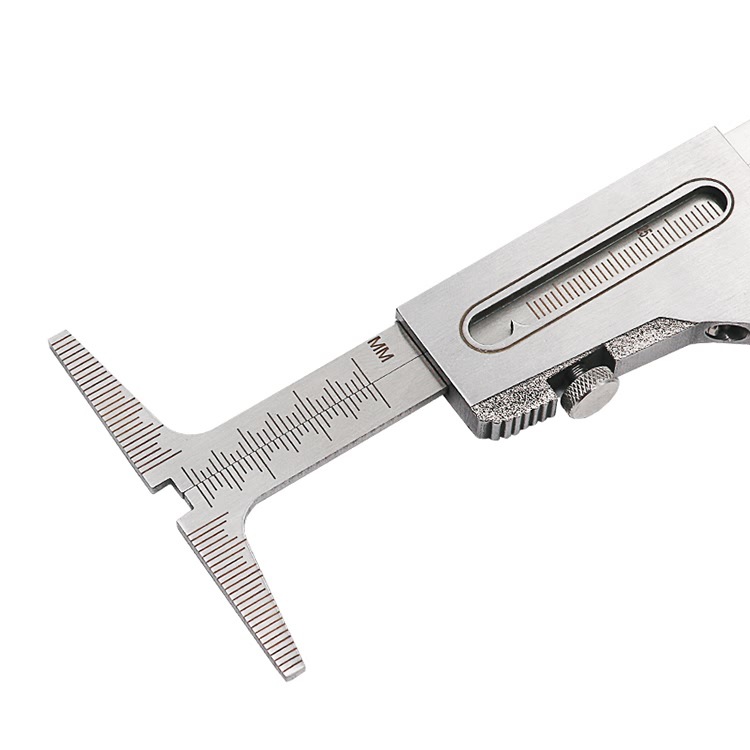

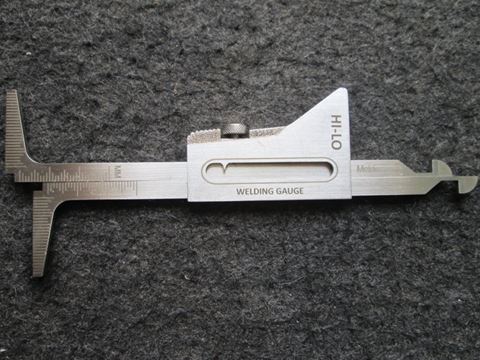

Thước đo lệch mép ống HILO (Hi-lo Welding gauge) Eston, thước đo môi mè

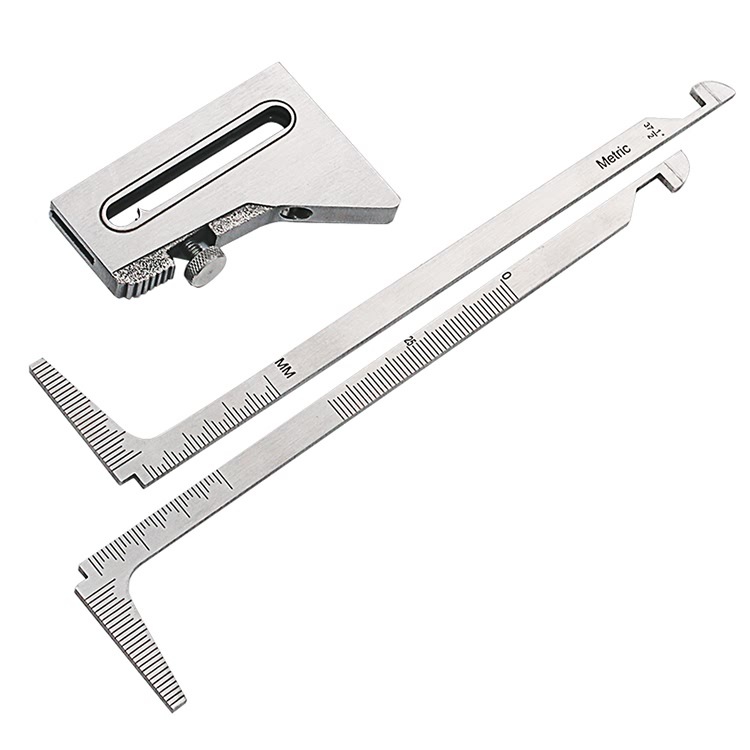

Thông tin sản phẩm Thước đo độ lệch mép ống Hi-lo CA#1

Vật liệu: thép không gỉ
Hệ đo: Metric ( mét )/ inches
Thước đo mối hàn kiểu môi mè CAT # 1 Gauge Hi-Lo là một dụng  đo đa năng. Cũng như nhiều thước đo của chúng tôi, cả hai đơn vị tiêu chuẩn và số liệu đo lường có sẵn trực tiếp trên máy đo để xác minh chiều.

Với Gauge Hi-Lo, bạn có thể đo:

* Nội lệch chi tiết sau khi lắp đặt

* Chất liệu dày sau khi lắp đặt

* Xác 37-1 / 2 độ góc côn

* Fit-up khoảng cách sau khi phù hợp-up

* Fillet chiều dài chân mối hàn

* Butt hàn gia cố

Chúng tôi sẽ bắt đầu với một phép đo sai lệch nội bộ.

Đầu tiên nới lỏng các ốc vít khóa và chèn đầu đo vào khoảng cách phù hợp lên.

Bây giờ quay đo 90 độ và trượt cơ thể đo cho đến khi nó tiếp xúc với đường kính ngoài của ống. Điều này xác nhận rằng máy đo là hình vuông và đọc là chính xác.Tiếp theo, kéo xuống đo cho đến khi ngưng kết nội bộ sát vào bên trong đường ống.

Đọc lệch chi tiết về quy mô. lệch chi tiêu này đo lường 3/32 của một inch.

Bạn có thể sử dụng thước CAT#1 cùng một thủ tục để đo độ dày thành ống sau khi lắp đặt. Để đo độ dày thành ống, sử dụng các chỉ số độ dày vật liệu và quy mô này.

Để đo khoảng cách phù hợp-up ít hơn 1/16 của một inch, chèn các liên kết dừng lại vào khoảng cách phù hợp lên. Nếu phần mỏng hơn của đo không phù hợp, so với khoảng cách ít hơn 1/16 của một inch. Nếu nó một phần phù hợp trong khoảng cách, so với khoảng cách là một nơi nào đó giữa 1/16 và 3/32 của một inch. Cuối cùng, nếu các điểm dừng đi qua khoảng cách, so với khoảng cách lớn hơn 3/32 của một inch.

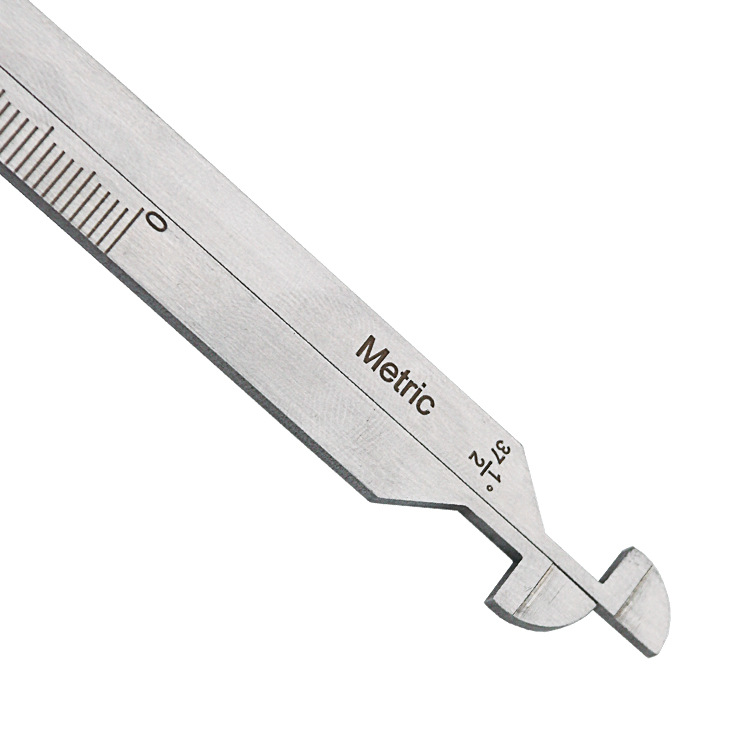

đo này cũng có thể được sử dụng để xác minh một 37-1 / 2 góc độ côn.

* Để kiểm tra góc bevel, hãy chắc chắn để thiết lập các mô liên kết đến vị trí số không. Không đặt cơ thể đo thẳng vào tường ống và đẩy đo như xa như nó sẽ đi vào khoảng cách phù hợp lên. Nếu vai vát trên đo vừa vặn chống lại côn trên đầu ống, bạn có đúng 37-1 / 2 độ côn chung cho hầu hết giỏi thể thao cuối đường ống.

* Để đo fillet hàn chân dài, đặt một chân của đồng hồ đo trên tấm và hạ thấp chân khác để các ngón chân của mối hàn. Đọc các chân dài fillet hàn thực tế từ quy mô này. chân dài này đọc 1/2 của một inch.
